จากโพสต์ที่แล้ว  โจทย์ที่ได้รับ ติดตั้ง Active Directory ที่ผมต้องทำ

เรามาต่อกันที่ จัดเตรียมระบบโดย VMware ESXi ตามโจทย์ที่ได้รับมา คือ

โจทย์ที่ 1 ทำ 1 VM Kernal (สำหรับทำให้  VM Network ทั้ง 3 Route หากันได้)

โจทย์ที่ 2 ทำ 3 VM Network เพื่อ แยก Server ใน Guest OS ให้อยูคนละ Subnet

โจทย์ที่ 3 ทำ 3 VM Guest OS ก็คือ ทำ Windows Server สำหรับทำ Active Directory

แยกข้อสอบออกเป็นส่วนๆ ดังนี้
โจทย์ที่ 1 ทำ 1 VM Kernal (สำหรับทำให้  VM Network ทั้ง 3 Route หากันได้)

- Windows Server ทั้ง 3 Guest OS มี IP และ Subnet ต่างกัน ทำอย่างไรให้ทั้งหมดสามารถมองเห็นกัน หรือสามารถรวมกันเป็น Network เดียวกัน (เครื่องมอที่ใช้ คือ เว็บ subnet-calculator.com เพื่อช่วยคำนวณ Subnet)

สำนักงานใหญ่ ต่อ Net โดยตั้ง IP ภายใน สำหรับ Server ดังนี้

IP = 10.10.10.0 / 21 หมายถึง สามารถใช้ IP ได้ 2046 IP Address

IP Address ที่ใช้ได้ คือ 10.10.8.1 - 10.10.15-255

10.10.8.x สำหรับ PC

10.10.9.x สำหรับ Device ต่างๆ

10.10.10.x สำหรับ Server หรือ อุปกรณ์เกี่ยวกับ Server

....

Subnet = 255.255.248.0

สาขา ต่อ Net โดยตั้ง IP ภายใน สำหรับ Server ดังนี้

IP = 10.10.20.0 / 21 หมายถึง สามารถใช้ IP ได้ 2046 IP Address

IP Address ที่ใช้ได้ คือ 10.10.16.1 - 10.10.23.255

10.10.16.x สำหรับ PC

10.10.19.x สำหรับ Device ต่างๆ

10.10.20.x สำหรับ Server หรือ อุปกรณ์เกี่ยวกับ Server

....

Subnet = 255.255.248.0

บริษัทลูก ต่อ Net โดยตั้ง IP ภายใน สำหรับ Server ดังนี้

IP = 10.10.30.0 / 21 หมายถึง สามารถใช้ IP ได้ 2046 IP Address

IP Address ที่ใช้ได้ คือ 10.10.24.1 - 10.10.31.255

10.10.24.x สำหรับ PC

10.10.25.x สำหรับ Device ต่างๆ

10.10.30.x สำหรับ Server หรือ อุปกรณ์เกี่ยวกับ Server

....

Subnet = 255.255.248.0

ฉะนั้นจะต้องทำการสร้าง VM Kernel ให้รองรับทั้ง 3 Subnet สามารถ ทำการ Route หากันได้

ดังนี้

IP และ Subnet ที่ต้องการคือ

IP = 10.10.0.0 / 19

Subnet = 255.255.224.0

เริ่มกันที่สร้าง VM Kernel

เรียกโปรแแกรม VMware vSphere Client ขึ้นมา

เลือกแทบ Configuration

เลือก Networking

เลือก Add Networking...

 เลือก VMkernel กด Next

 เลือก Use vSwitch0 กด Next

 ช่อง Network Label สามารถตั้งชื่อเองได้
ถ้าไม่ กด Next

 เลือก Use the following IP settings

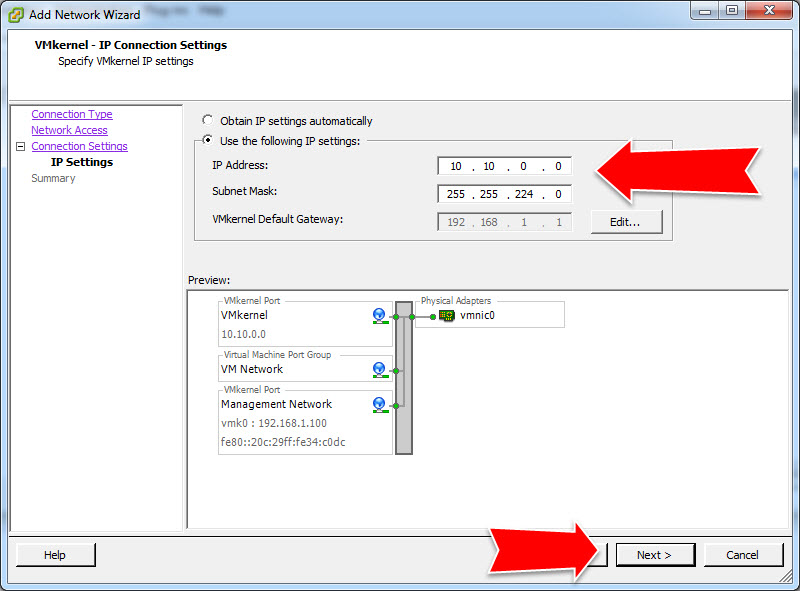

ใส่ค่า IP Address ที่คำนวณ ไว้ สำหรับการ Route Network ทั้งสามวง

IP = 10.10.0.0

Subnet = 255.255.224.0

กด Next

กดปุ่ม Finish

ต่อไปเป็นการสร้าง VM Network

ที่หน้า Configuration

 เลือก Add Networking..

 เลือก Virtual Machine

 เลือก Use vSwitch0

 ช่อง Network Label ตั้งชื่อตามต้องการ กด Next

 กดปุ่ม Finish
เรียบร้อยแล้วให้ทำการเพิ่ม VM Neywork เพิ่ม ให้ครบ 3 VM Network

ต่อไปจะเป็นการสร้าง VM Guest OS เพื่อติดตั้ง Windows Server 2012 เพื่อทำ AD ตามโจทย์ครับ
